• ステンレス鋼
• 快削鋼
• 工具鋼
• 製品規格
• 成分規格
• 系統図

ステンレス鋼

ステンレス鋼の概要
耐食性を向上させる目的で、クロム又はクロムとニッケルを含有させた合金鋼で、クロムの含有量が約10．5％以上の鋼をステンレス鋼といい、主としてその組織によってマルテンサイト系、フェライト系、オーステナイト系、オーステナイト・フェライト系及び析出硬化系の五つに分類されます。

ステンレス鋼は耐食性の高い鋼(はがね)であることは衆知の事実ですが、一方でその加工性、特に切削性の悪さには手こずらされていると思います。その原因のひとつに熱伝導率（熱の伝わり度合）が低いことが挙げられます。
図―1に各種金属とステンレス鋼との熱伝導率を示します。

図―1各種金属の熱伝導率
ステンレス鋼は鉄（Ｆe）と比較しても熱伝導率は1／3以下であり、そのため切削時のチップとの摩擦熱がステンレス鋼側には逃げにくいのです。また、材質が粘いため切粉が長くつながり、その結果刃先への冷却不足が生じチップ摩耗が加速されます。従って、切粉を早く破砕し刃先の冷却効果を高める必要があります。即ち快削ステンレスの出番です。

ステンレス鋼の切粉の違い

各ステンレス鋼の位置づけ　Rating of Each Stainless steels

シモムラではこの難切削性を解消し生産性の向上を図れる種々の快削性ステンレス鋼をご用意しております。また、鉛（Ｐb）含有鋼の鉛含有量は全てRoHS規制値以下（≦0.35wt%）です。

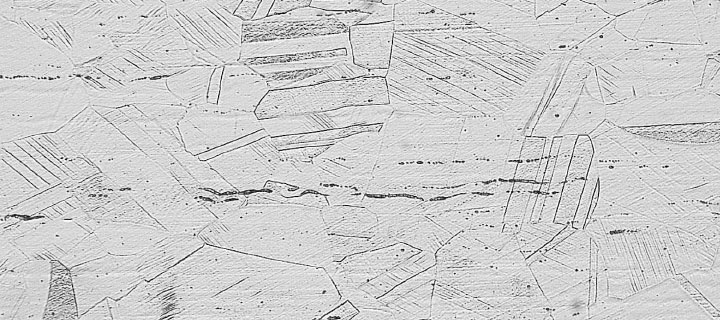

オーステナイト系ステンレス鋼

下村鋼種名	類似鋼種			特徴	化学成分 (wt%)
	JIS	AISI	大同特殊鋼
SF30Z	SUS303	303	DSN03FA	SUS303＋Pb　Pbの潤滑効果で高速切削性に優れる	化学成分規格はここをクリックして下さい
SF30V	SUS303	303	DSN03FA	SUS303の被削性、耐食性、非磁性（μ≦1.01）を兼ね備える
SF27E	SUS303Cu	-	SUS303CU	SUS303＋Cu、Mn 被削性向上
SUS303	SUS303	303	SUS303	ベース鋼種
SUS304	SUS304	304	SUS304	ベース鋼種

フェライト系ステンレス鋼

下村鋼種名	類似鋼種			特徴	化学成分 (wt%)
	JIS	AISI	大同特殊鋼
SF20T	-	-	DSR6F	快削鋼（SUM24L）とほぼ同条件の被削性、SUS303並みの耐食性（S、Pb、Te添加）	化学成分規格はここをクリックして下さい
SF18T	-	-	DSR30FA	SUS430Fの被削性向上（Pb、Te添加）
DHS1	-	-	DHS1	被削性、耐食性、アウトガス性に優れる（S、Pb、Te添加）
SUS430F	SUS430F	430F	SUS430F	ベース鋼種

マルテンサイト系ステンレス鋼

下村鋼種名	類似鋼種			特徴	化学成分 (wt%)
	JIS	AISI	大同特殊鋼
UT13	SUS416	416	DSR16FB	マルテンサイト系では最高級の被削性、快削元素として4元素添加（S、Pb、Se、Te添加）	化学成分規格はここをクリックして下さい
SF13			DSR16FA	SUS416の被削性向上（Pb、Se添加）、焼入れ硬さはHRC40以上
SF13-E			DSR16FC	SUS416の被削性向上（Pb、Te添加）、焼入れ硬さはHRC40以上
SUS416F2			DSR16F	SUS416の被削性向上（S系では最高級）
SF53	SUS420F2	-	DSR20FA	SUS420Jをベースに快削元素を3元素添加し（S、Pb、Se）SUS416同等の被削性
DSR20F				SUS420Jをベースに耐食性を確保しながら被削性を向上（快削元素=Pb）
SF53-E			DSR20FD	SUS420Jをベースに快削元素を3元素添加し（S、Pb、Te）SUS416同等の被削性
SUS420J2	SUS420J2	420	SUS420J2	ベース鋼種
DSR7	-	-	DSR7	焼き入れ硬さHRC58以上出せる13Cr系ステンレス鋼
